Arhitectură
Poziție neutră: dreapta
Număr de poli: 2 P
Tip de montaj: Şină DIN
Principalele caracteristici electrice
Frecvenţă: 50 Hz
Curent electric
Curent rezidual de calcul: 30 mA
Putere curent supratensiune (valuri 8/20 μs): 0,25 kA
Capacitate de rupere și deschidere: 1,5 kA
Curent scurtcircuit confrom EN 61008-1: 6 kA
Curent electric/temperatură
Curent nominal -15°C: 25 A
Curent nominal -20°C: 25 A
Curent nominal 0°C: 25 A
Curent nominal 10°C: 25 A
Curent nominal -10°C: 25 A
Curent nominal 15°C: 25 A
Curent nominal 20°C: 25 A
Curent nominal 25°C: 25 A
Curent nominal -25°C: 25 A
Curent nominal 30°C: 25 A
Curent nominal 35°C: 25 A
Curent nominal 40°C: 25 A
Curent nominal 45°C: 25 A
Curent nominal 5°C: 25 A
Curent nominal -5°C: 25 A
Curent nominal 50°C: 25 A
Curent nominal 55°C: 25 A
Curent nominal 60°C: 25 A
Curent nominal 65°C: 25 A
Curent nominal 70°C: 21 A
Putere
Putere disipată per pol: 1,8 W
Putere disipată totală in condiţii de curent nominal: 3,4 W
Declanșare
Intarziere pe termen scurt a declanșării: nu
Rezistență
Durata de viaţă electrică in număr de cicluri: 2000
Durată de viaţă mecanică număr operaţiuni de acţionare: 4000
Dimensiuni
Adancimea produsului instalat: 70 mm
Inălţimea produsului instalat: 83 mm
Lăţime produsului instalat: 35 mm
Dimensiune construcție (DIN 43880): 1
Conexiune
Tip de conexiune: Tehnică de infiletare
Echipament
Poate fi accesorizat: da
Standarde
Text standard: IEC 61008-1, EN 61008-1
Conform directivelor europene RoHs: conformitate voluntară
Conform directivelor europene WEEE: afectat
Protecție
Tip de protecţie IP: IP20
Tipul curentului rezidual: A
Condiții de utilizare
Grad de poluare conform IEC 60664 / IEC 60947-2: 2
Altitudine: 2000 m
Temperatură de depozitare: -55 to 70 °C

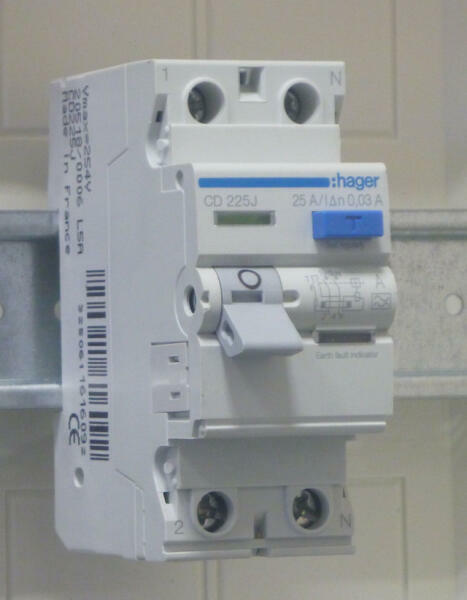

Denumiri similare la Releu Fi Hager CD225J: CD 225 J, CD 225J, CD225 J
